GB/T 5023.3-2008 JB/T 8734.2-2016
|
执行标准 |
GB/T 5023.3-2008 |
JB/T 8734.2-2016 |
|||||||
|
名称 |

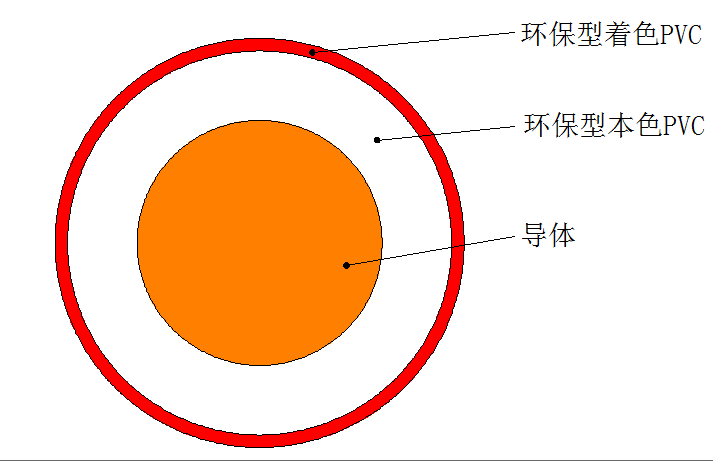

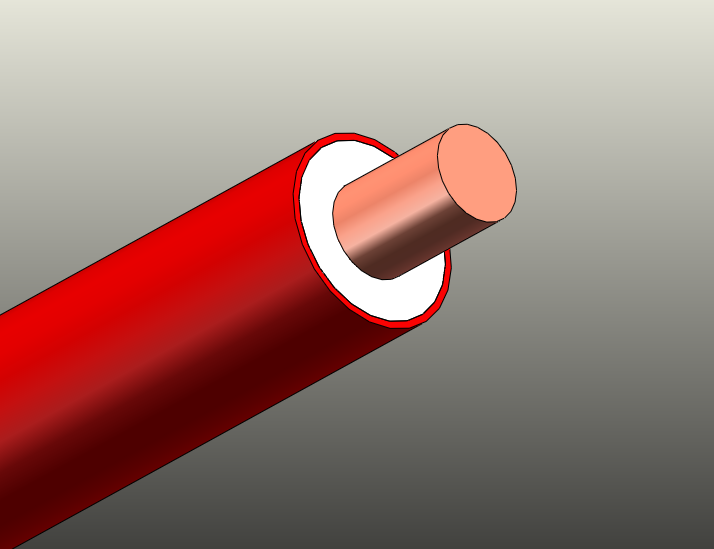

双层共挤聚氯乙烯绝缘环保电线 |
双层共挤聚氯乙烯绝缘环保软电线 |
|||||||
|
型号 |
60227 IEC 01(BV) |
BVR |
|||||||
|
规格 |
1×1.5 |
1×2.5 |
1×4 |
1×6 |
1×1.5（B） |
1×2.5 |
1×4 |
1×6 |
|
|
性能 |
导体根数/直径（mm） |
1/1.38 |
1/1.78 |
1/2.25 |
1/2.76 |
7/0.52 |
19/0.41 |
19/0.52 |
19/0.64 |
|
绝缘标称厚度（mm） |
0.7 |
0.8 |
0.8 |
0.8 |
0.7 |
0.8 |
0.8 |
0.8 |
|
|
平均外径（mm） |
2.6~3.2 |
3.2~3.9 |
3.6~4.4 |
4.1~5.0 |
2.7~3.3 |
≤4.1 |
≤4.8 |
≤5.3 |
|
|
20℃时导体最大直流电阻（Ω/km） |
12.1 |
7.41 |
4.61 |
3.08 |
12.1 |
7.41 |
4.61 |
3.08 |
|
|
70℃时最小绝缘电阻（MΩ*km） |
0.011 |
0.01 |
0.0085 |
0.007 |
0.01 |
0.01 |
0.0079 |
0.0068 |
|
|
绝缘老化前机械性能 |
抗张强度最小中间值为12.5N/mm2，断裂伸长率最小中间值为125% |
||||||||
|
绝缘老化后机械性能 |
抗张强度最小中间值为12.5N/mm2，断裂伸长率最小中间值为125%，抗张强度变化率不大于±20%，断裂伸长率不大于±20%。 |
||||||||
|
耐受电压性能 |
在20℃水中浸泡1小时后，施加2500V交流电5分钟不击穿 |
||||||||
|
环保性 |
不含有铅、镉、六价铬、汞等重金属，不含有溴系阻燃剂，经SGS公认检测机构对环保性能的测试，符合欧盟环保指令（RoSH）且高于其指标要求。不产生腐蚀性气体，燃烧时发烧量少，不污染土壤 |
||||||||
